Измерение уровня влажности железобетонных конструкций

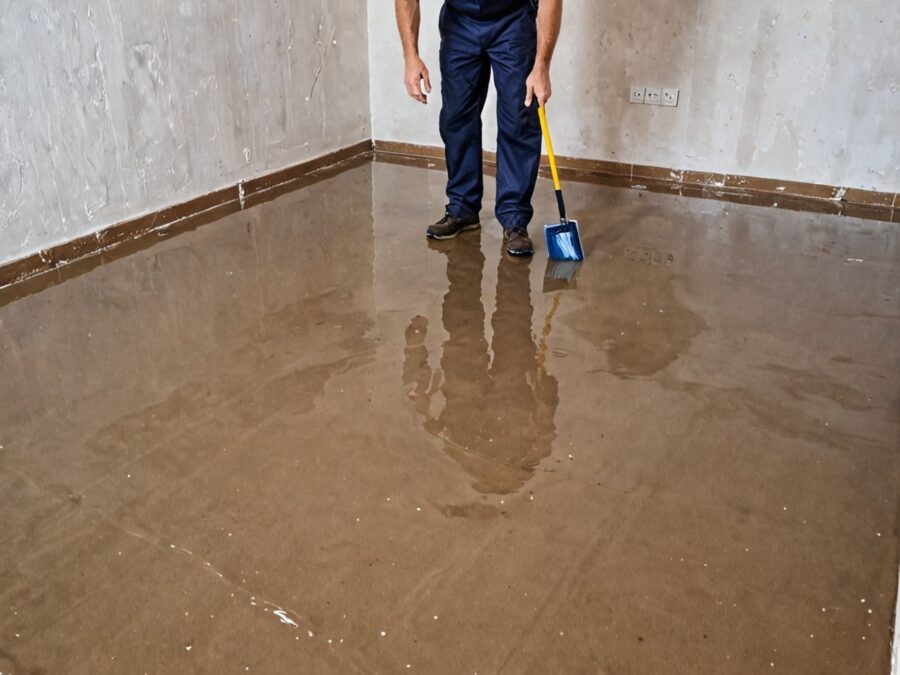

При обследовании первого этажа в отдельных помещениях зафиксировано увлажнение стен из газосиликатных блоков и монолитного пола с образованием налета зеленого цвета – предположительно грибок).
Характер и объем увлажнений свидетельствует о некачественно выполненной гидроизоляции на фундаменте. Защита строительных конструкций от влаги — одна из главных задач при строительстве новых сооружений и при эксплуатации уже существующих. От качества гидроизоляционных работ зависит долговечность и надежность построек.
Что проверяем: техническое состояние дома - первый этаж
- Основание и узлы — сопряжения, крепления, деформации.
- Фотофиксация и схемы — привязка дефектов к помещениям.
- Вывод и рекомендации — эксплуатация, ремонт, дальнейшие шаги.
- Несущие конструкции — стены, перекрытия, покрытие — видимые дефекты.
- Ограждающие элементы — перегородки, окна, двери, отделка.
- Инженерные системы — визуальный осмотр сетей в зоне работ.
| Ситуация | Зачем нужна проверка | Важность |
|---|---|---|
| Судебный / страховой спор | Акт и заключение | Высокая |
| После аварии или ремонта | Зафиксировать состояние | Высокая |
| Планирование работ | Исходные данные для сметы | Средняя |
| Приёмка подрядчика | Качество выполненных работ | Средняя |
| Архив собственника | Документ на дату осмотра | Базовая |
| Перед сделкой | Реальная картина объекта | Высокая |
– п.п. 6.2. СП 23-101-2004 “Проектирование тепловой защиты зданий.” согласно которых
– « …ограждающие конструкции должны обеспечивать комфортные условия пребывания человека и предотвращать поверхности внутри помещения от увлажнения, намокания и появления плесени.»
СогласноКлассификатору основных видов дефектов в строительстве и промышленности строительных материалов:

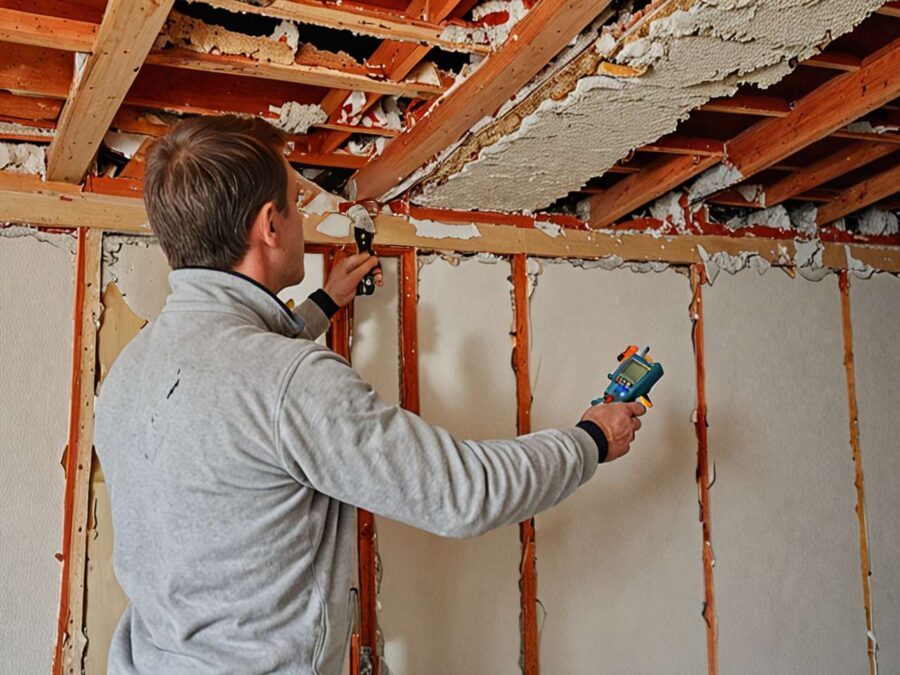

Уровень влажности измерялся электронным измерителем «Влагомер – МГ4У», предназначенным для неразрушающего контроля влажности строительных материалов по ГОСТ 21718 и ГОСТ 16588. Сертификат соответствия № 0000923, действителен до 14.06.2010 г.
Результат измерений – процентный уровень влажности железобетонных конструкций первого этажа существенно завышен. Наибольший показатель – 35%.
Результат измерений – процентный уровень влажности газосиликатных конструкций первого этажа существенно завышен. Наибольший показатель – 28%.
Согласно Постановления Госстроя России от 27.09.2003 N 170 «Об утверждении Правил и норм технической эксплуатации жилищного фонда»:
4.2. Стены
4.2.1.16. Для предупреждения промерзания стен, появления плесневелых пятен, слизи, конденсата на внутренних поверхностях наружных ограждающих конструкций влажность материалов должна соответствовать следующим требованиям:
- керамзита — 3%,
- шлака — 4-6%;
- пенобетона — 10%;
- газобетона — 10%.
- Влажность стен:
- деревянных — 12%;
- кирпичных — 4%;
- железобетонных — 6%;
- керамзитобетонных — 10%;
- утеплителя в стенах — 6%.
Согласно СП 50-101-2004 СВОД ПРАВИЛ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ «Проектирование и устройство оснований и фундаментов зданий и сооружений»:
11.2 Гидроизоляция
11.2.1 Конструкция и вид гидроизоляции должны выбираться в зависимости от: назначения и конструктивных особенностей сооружения, материала изолируемых конструкций и их трещиностойкости, категории сооружения по степени сухости, химических свойств и характера воздействия на него подземных и техногенных вод, инженерно-геологических и гидрогеологических условий площадки, требуемой долговечности, ремонтопригодности, экологических свойств гидроизоляции и т.д.
11.2.2 Гидроизоляцию подразделяют:
- по долговечности — на временную и постоянную;
- по воздействию на нее воды (жидкости) или газа — на работающую под напором (давлением) и без напора (от капиллярного подсоса);
- по расположению в сооружении — на вертикальную, горизонтальную и наклонную; наружную и внутреннюю; в швах (деформационных, температурных и технологических);
- по назначению — на антифильтрационную и герметизирующую для предотвращения поступления фильтрующей жидкости внутрь или наружу защищаемого контура; пароизоляционную; антикоррозийную и многофункциональную;
- по способу устройства — на окрасочную, пропиточную, штукатурную, оклеечную, литую, засыпную, монтируемую и инъекционную;
- по принципу работы материала изоляции — на проникающую и разбухающую (расширяющуюся);
- по характеру работы — на «прижимную» и работающую на «отрыв»;
- по виду материала — на цементную, асфальтовую, битумную, из бентонитовой глины, металлическую, полимерную, а также современных материалов на основе органических и минеральных вяжущих и геосинтетиков.
11.2.6 Для защиты от капиллярной влаги фундаментов бесподвальных зданий следует укладывать горизонтальный гидроизоляционный слой. Он должен укладываться выше уровня тротуара или отмостки.
В зданиях с подвалами изоляцию от капиллярной сырости устраивают из двух горизонтальных слоев: в уровне пола подвала и над уровнем тротуара, а также с защитой наружной вертикальной поверхности стены гидроизоляцией.
Вертикальную гидроизоляцию наружных стен следует во всех случаях поднимать выше на 0,5 м наибольшего прогнозируемого уровня подземных вод.
11.2.7 Для стен подземных сооружений необходимо предусматривать устройство гидроизоляции, допускающей осадку стен, усадку и набухание бетона, возможные перепады температуры, без нарушения ее сплошности.
11.2.9 Для восстановления нарушенной гидроизоляции эксплуатируемых сооружений могут быть использованы фильтрационные завесы и экраны, устраиваемые путем нагнетания в грунт через инъекторы раствора битума, жидкого стекла, петролатума, различных смол.
5.4.9 По характеру техногенного воздействия застраиваемые территории подразделяют на: неподтопляемые, потенциально подтопляемые и осушаемые.
Неподтопляемые территории — территории, на которых вследствие благоприятных природных условий (наличие проницаемых грунтов большой толщины, глубокое положение уровня подземных вод, дренированность территории) и благоприятных техногенных условий (отсутствие или незначительные утечки из коммуникаций, незначительный барражный эффект) не происходит заметного увеличения влажности грунтов основания и повышения уровня подземных вод.
Потенциально подтопляемые территории — территории, на которых вследствие неблагоприятных природных и техногенных условий в результате их строительного освоения или в период эксплуатации возможно повышение уровня подземных вод, вызывающее нарушение условий нормальной эксплуатации сооружений, что требует проведения защитных мероприятий и устройства дренажей.
Осушаемые территории — территории, на которых происходит понижение уровня подземных вод в результате действия водоотлива в период строительства и действия дренажей в период эксплуатации сооружения, что вызывает оседание земной поверхности и может явиться причиной деформаций сооружений.
5.4.13 При подъеме уровня подземных вод следует учитывать возможность развития дополнительных осадок основания вследствие возможного ухудшения деформационных характеристик грунтов при их водонасыщении и изменения напряженного состояния сжимаемой толщи в результате гидростатического и гидродинамического взвешивания.
5.4.19 Если при прогнозируемом ypoвне подземных вод возможно ухудшение физико-механических свойств грунтов основания, развитие неблагоприятных геологических и инженерно-геологических процессов, нарушение условий нормальной эксплуатации подземных помещений и т.п., в проекте должны предусматриваться соответствующие защитные мероприятия, в частности:
- гидроизоляция подземных конструкций;
- мероприятия, ограничивающие подъем уровня подземных вод, исключающие утечки из водонесущих коммуникаций и т.п. (дренаж, противофильтрационные завесы, устройство специальных каналов для коммуникаций и т.д.);
Устройство гидроизоляции необходимо выполнять согласно порядку производства закрепленному в ТР 95.15-01 Технологический регламент производства строительно-монтажных работ при возведении зданий и сооружений. 15. Технологический регламент устройства гидроизоляции подземных сооружений.
Правила настоящего регламента распространяются на производство работ по гидроизоляции подземных сооружений инженерных коммуникаций — каналы, коллекторы, колодцы, а также на подземные части зданий жилищного, гражданского и промышленного строительства.
Регламент содержит правила выполнения технологического процесса, соблюдение которых обеспечивает требуемое качество при устройстве гидроизоляции.
Строительно-монтажные работы по устройству гидроизоляции должны выполняться в соответствии с проектом, общими правилами производства и приемки работ. После выполнения гидроизоляции составляется акт на скрытые работы.
По способу устройства настоящий регламент распространяется на все виды оклеечной и окрасочной гидроизоляций.
Проникновения грунтовой влаги внутрь помещения первого этажа в результате нарушения технологии работ по выполнению гидроизоляции конструкции фундамента. Акты освидетельствования скрытых работ, которые являются обязательным условием выполнения строительных работ, отсутствуют.
ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)
ПРОИЗВОДСТВО РАБОТ ПРИ УСТРОЙСТВЕ ВЕРТИКАЛЬНОЙОКРАСОЧНОЙ И ОКЛЕЕЧНОЙ ГИДРОИЗОЛЯЦИИ СТЕН ФУНДАМЕНТОВ
2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ
2.1. В соответствии соСНиП 3.01.01-85* «Организация строительного производства» до начала выполнения строительно-монтажных (в том числе подготовительных) работ на объекте Генподрядчик обязан получить в установленном порядке разрешение от Заказчика на выполнение гидроизоляционных работ. Основанием для начала работ может служить Акт освидетельствования скрытых работ по подготовке поверхности к гидроизоляции.
2.2. Гидроизоляционные работы осуществляют в соответствии с требованиями СНиП 3.04.01-87, Рабочего проекта и Проекта производства работ. Замена предусмотренных проектом материалов и составов допускается только по согласованию с проектной организацией и заказчиком.
2.3. В процессе производства работ изолируемые поверхности предохраняют от воздействия грунтовых, поверхностных и атмосферных вод, производственных жидкостей. На открытом воздухе изоляционные работы ведут при отсутствии атмосферных осадков и температуре наружнего воздуха не ниже +5 °С или под защитой передвижных покрытых брезентом навесов, а в зимнее время — в тепляках из негорючих материалов. При применении горячих битумных мастик температура наружного воздуха должна быть не ниже -20 °С.
3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ
3.1. Контроль и оценку качества работ при устройстве гидроизоляции выполняют в соответствии с требованиями нормативных документов:
СНиП 3.04.01-87. Изоляционные и отделочные покрытия;
СНиП 3.01.01-85*. Организация строительного производства.
3.2. С целью обеспечения необходимого качества устройства гидроизоляций сборных фундаментных стен работы должны подвергаться контролю на всех стадиях их выполнения. Производственный контроль подразделяется на входной, операционный (технологический), инспекционный и приемочный. Контроль качества выполняемых работ должен осуществляться специалистами или специальными службами, оснащенными техническими средствами, обеспечивающими необходимую достоверность и полноту контроля и возлагается на руководителя производственного подразделения (прораба, мастера), выполняющего гидроизоляционные работы.
При устройстве гидроизоляции следует соблюдать требования, приведенные в таблицах 1, 2 и 7 СНиП 3.04.01-87.
3.3. Входной контроль
3.3.1. Данный контроль проводится с целью выявления отклонений от требований проекта и соответствующих стандартов. Входной контроль осуществляется путем проверки внешним осмотром и замерами, а также контрольными испытаниям в случаях сомнений в правильности характеристик или отсутствии необходимых данных в сертификатах и паспортах заводов-изготовителей. Результаты входного контроля оформляются Актом.
3.3.2. При входном контроле надлежит проверять соответствие поступающих на объект гидроизоляционных материалов и изделий действующим стандартам, техническим условиям и другим документам и требованиям. При отсутствии сертификатов качество изделий и материалов должно быть подтверждено результатами лабораторных испытаний.
3.3.3. Количество изделий и материалов, подлежащих входному контролю, должно соответствовать нормам, приведенным в технических условиях и стандартах.
3.4. Операционный (технологический) и инспекционный контроль
3.4.1. Операционный контроль осуществляется в ходе выполнения производственных операций с целью обеспечения своевременного выявления дефектов и принятия мер по их устранению и предупреждению. Контроль проводится под руководством мастера, прораба.
3.4.2. При операционном (технологическом) контроле надлежит проверять соответствие выполнения основных производственных операций по гидроизоляции требованиям, установленным строительными нормами и правилами, проектом конструкции гидроизоляции и другими нормативными документами.
3.4.3. При операционном контроле подготовленной под грунтовку поверхности подлежит проверке:
- степень ее отверждения, отсутствие отслоений, раковин и трещин, сцепление выравнивающего слоя с бетоном — осмотром и простукиванием;
- ровность — наложением на поверхность рейки в различных направлениях с замером линейкой просветов;
- правильность устройства закруглений внутренних и внешних углов в местах сопряжения поверхностей — наложением шаблона;
- чистоту и сухость поверхности — по отсутствию мусора, просачивания воды, мокрых пятен.
Сухость поверхности следует контролировать пробной наклейкой в разных местах кусков рулонного материала площадью около 1 мс последующим их отрывом после остывания мастики. Поверхность считается сухой, если рулонный материал нельзя оторвать без его разрыва.
3.4.4. При операционном контроле наклейки отдельных слоев гидроизоляции подлежат проверке:
- — непрерывность слоя и правильность соединений полотнищ в стыках;
- отсутствие дефектов: воздушных и водяных пузырей, отслоений, складок, проколов, трещин, острых перегибов, переломов, оползаний, механических повреждений, а также просачивания воды — путем осмотра и простукивания изоляции легким деревянным молотком;
- правильность защиты концов гидроизоляционного покрытия, оставленных для наращивания;
- прочность приклейки рулонного материала в гидроизоляции.
Все места взятия проб из подготовленного под гидроизоляцию элемента сооружения из готового покрытия необходимо тщательно заделать и перекрыть дополнительно. Особого внимания требуют различные швы, стыки, сопряжения как на гидроизолируемой поверхности, так и в гидроизоляционном покрытии.
3.4.5. Прочность приклейки рулонного материала в гидроизоляции следует проверять пробным отрывом у края. Приклейка считается прочной, если при отрыве произойдет разрыв материала или разрушение мастики.
3.4.6. После устранения всех дефектов необходимо составить акт на скрытые работы, разрешающий выполнять последующие работы по закрытию гидроизоляции другими конструктивными элементами. Составление актов освидетельствования скрытых работ в случаях, когда последующие работы должны начинаться после длительного перерыва, следует осуществлять непосредственно перед производством последующих работ.
3.4.7. Результаты операционного контроля должны быть зарегистрированы в журнале производства работ по устройству оклеечной гидроизоляции.
3.6. Пример заполнения Схемы операционного контроля качества работ приведен в таблице 1.
Таблица 1
3.7. На объекте строительства должны вестись Общий журнал работ и Журнал авторского надзора проектной организации, Журнал производства работ по устройству гидроизоляции.
