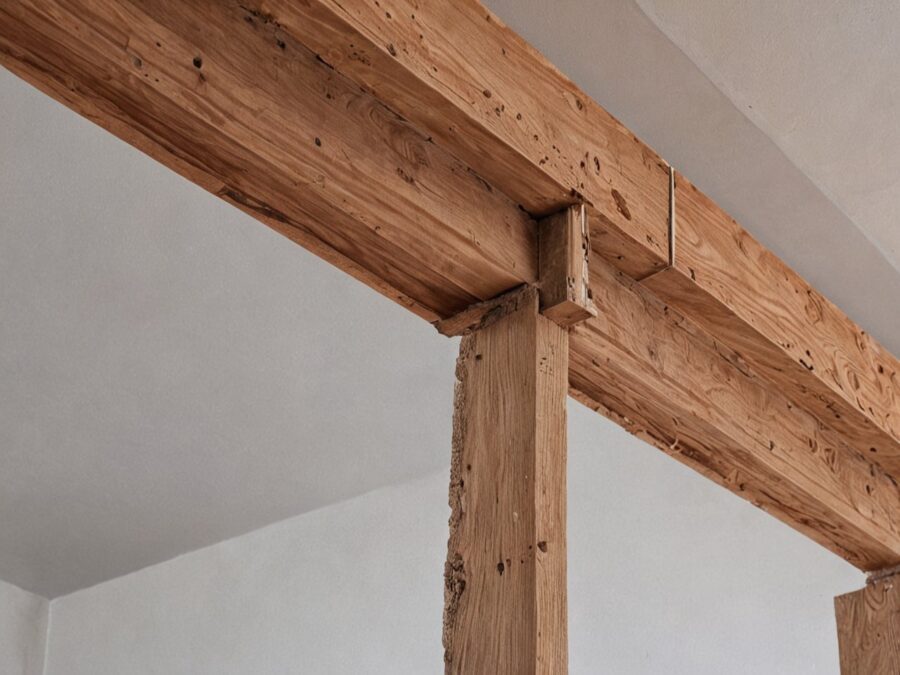

Стропильная система не имеет прочного сопряжения элементов деревянных конструкций:
– брусчатые стойки и стропильные ноги опираются неполной поверхностью торцевых плоскостей опор – зафиксированы зазоры до 10 мм., доски перекрытия третьего этажа не имеют опоры с поперечным брусом, а скреплены уголками не обеспечивая, таким образом, надежное скрепление двух деревянных элементов, что не соответствует требованиям СНиП 3.03.01-87 Несущие и ограждающие конструкции – «5.11. При установке деревянных колонн, стоек и т. п., а также при стыковке их элементов необходимо добиваться плотного примыкания торцов сопрягаемой конструкции. Величина зазора в стыках с одного края не должна превышать 1 мм. Сквозные щели не допускаются».
Что проверяем по услуге

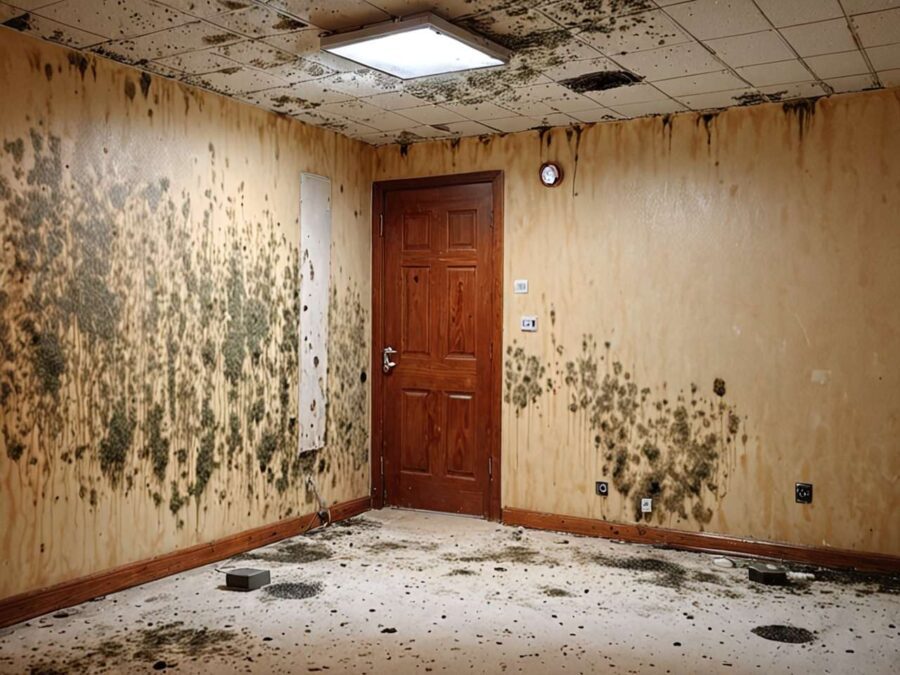

- Биоповреждения — грибок, жуки, плесень.
- Геометрия сруба / каркаса — усадка, перекосы.
- Узлы и крепления — врубки, анкера, металлические связи.
- Рекомендации — обработка, замена, усиление.
- Пороки древесины — сучки, трещины, синева, гниль.
- Влажность — измерение, зоны увлажнения.
| Ситуация | Зачем нужна проверка | Важность |
|---|---|---|
| После протечки | Зоны поражения | Средняя |
| Плановый осмотр | Контроль влажности | Средняя |
| Архив собственника | Фиксация на дату | Базовая |
| Подозрение на гниль | Оценить остаточную прочность | Высокая |
| Перед покупкой брусового дома | Реальное состояние дерева | Высокая |
| Спор с подрядчиком | Качество материалов и работ | Высокая |
и требованиямТТК. Устройство стропильной системы крыши из деревянных элементов
2.7. Стропильные ноги и подкосы из брусьев и бревен устанавливают в следующем порядке:
- производят разбивку на мауэрлатах проектного положения стропильных ног;
- выбирают в мауэрлатах гнезда;
- устанавливают инвентарные подмости;
- устанавливают стропильные ноги с опорой на коньковый брус и мауэрлат;
- после проверки правильности проектного положения всех установленных элементов стропильную систему скрепляют скобами и болтами.
- места сопряжения стропильных ног дополнительно антисептируют.
2.8. Стропильные ноги и подкосы из досок устанавливают в следующем порядке:
- производят разбивку на мауэрлатах проектного положения стропильных ног;
- выбирают в мауэрлатах гнезда;
- устанавливают раздвижные инвентарные стойки и инвентарные подмости;
- укладывают элементы составных стропильных ног: нижний — на мауэрлат и в вилку раздвижной стойки, верхний — между верхними накладками и в вилку задвижной стойки;
- между ветвями первого составного элемента устанавливают болты, скрепляющие стропильную ногу с верхними накладками;
- заводят подкосы между нижними накладками и ветвями верхних элементов составных стропильных ног, устанавливают болты, скрепляющие подкосы с нижними накладками;
