Технические требования
Комментарий экспертизы: Наиболее вероятными причинами возникновения данного дефекта являются некачественное изготовление элементов сруба (несоответствие размеров венцового паза нормативным размерам, отсутствие симметрии по венцовым пазам) и некачественная сборка деревянного сруба (некачественный монтаж или полное отсутствие нагелей).
Данный вид дефекта в виде отклонений стен из вертикальной плоскости является нарушением требований п. 5.7 табл. 24 СНиП 3.03.01-87 Несущие и ограждающие конструкции, согласно которым отклонение граней стен перегородок от вертикали на 1 м высоты не должно превышать 3 мм.

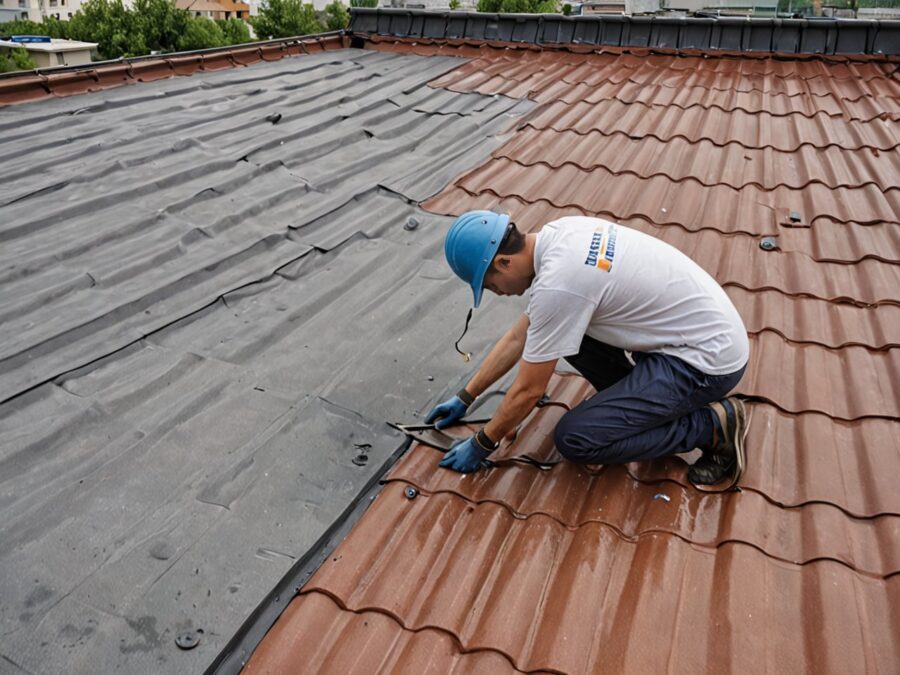

Что проверяем: обследование металлочерепицы
- Покрытие — металл, черепица, мягкая кровля — дефекты.
- Стропила и обрешётка — прогибы, гниль, крепления.
- Гидро- и пароизоляция — протечки, конденсат.
- Водосток — желоба, воронки, отвод воды.
- Узлы примыканий — ендовы, трубы, парапеты.
- Выводы — ремонт, замена, безопасная эксплуатация.
| Ситуация | Зачем нужна проверка | Важность |
|---|---|---|
| Протечки после дождя | Найти источник и ущерб | Высокая |
| Страховой случай | Акт для выплаты | Высокая |
| Перед покупкой | Состояние кровли до сделки | Средняя |
| Плановый ремонт | Объём работ и смета | Средняя |
| Судебный спор с подрядчиком | Качество выполненных работ | Высокая |
| Архив состояния | Фиксация без срочных работ | Базовая |
- Зафиксированы многочисленные участки по всем плоскостям рубленых наружных и внутренних стен брусчатого дома с дефектами монтажа в виде отклонения элементов от вертикали на величину 10-28 мм (при измерении двухметровой рейкой-уровнем), со смещением ориентиров (см. Приложение № 1, Фото). На отдельных участках стен деформации сруба имеют волнообразный характер.
Таблица 24
Предельные отклонения
Контроль (метод, объем, вид регистрации)
1. Отклонение глубины врубок от проектной
±2 мм
Измерительный, каждый элемент
2. Отклонение в расстояниях между центрами рабочих болтов, нагелей, шпонок в соединениях относительно проектных:
для входных отверстий
±2 мм
Измерительный, выборочный
для выходных отверстий поперек волокон
2 % толщины пакета, но не более 5 мм
для выходных отверстий вдоль волокон
4 % толщины пакета, но не
более 10 мм
3. Отклонение в расстояниях между центрами гвоздей со стороны забивки в гвоздевых соединениях
±002 мм
То же
4. Отклонение граней: венцов рубленых стен от горизонтали на 1 м длины и стен перегородок от вертикали на 1 м высоты
±3 мм
Измерительный, в каждом венце
Данный дефект является неустранимым без полной разборки конструкции стены.
